树莓派Pico SD卡读写(SPI)与FAT32文件系统

写在前面

代码开源

pico_sdcard_fatfs.zip

主要参考资料

• RPI Pico文档：pico_datasheet pico-c-c++-sdk getting-started-with-pico

• SD协会的文档：Archives | SD Association 自留pdf

• lqmlmo的博客：STM32利用SPI读写SD卡的程序详解_spi tf卡-CSDN博客

• 以前写的代码：随便取名不队 / OSKernel2022-camOS · GitLab

• FatFs by chaN：FatFs - Generic FAT Filesystem Module

基本数据类型的别称

typedef unsigned char      u8;
typedef char               i8;
typedef unsigned short     u16;
typedef short              i16;
typedef unsigned int       u32;
typedef int                i32;
typedef unsigned long long u64;
typedef long long          i64;
typedef unsigned long      usz;
typedef long               isz;

疏漏之处

由于笔者调研（很有）可能并不充分，无法做到完美的兼容性，只能保证笔者手中的几张卡（V2.0版本、HC容量）利用这种方式进行读写基本上都还是没有问题的，请各位读者见谅。

硬件连接

我们将使用Pico自带的SPI0控制器与SD卡进行通信。我们可以从Pico引脚图上看出，属于SPI0控制器的引脚为GP16至GP19，功能分别为RX（接收）、CSn（片选）、SCK（时钟）和TX（发送）引脚。

当然，GP3、GP4、GP6、GP7的组合也是可用的。

注意：在与SD卡通信时，Pico是SPI总线的主设备（Master），而SD卡是从设备（Slave）。因此，在此时，Pico上的RX引脚也可以称为MISO（Master In Slave Out），而TX引脚可以称为MOSI（Master Out Slave In）。

片选信号CSn，CS代表chip select，而n代表低电平有效。

SPI总线的初始化与读写

引脚初始化

首先，我们先将pico对应的针脚进行初始化。这么做的原因可以看上图中的GP16引脚：它同时承担了SPI0 RX、I2C0 SDA、UART0 TX这几个功能（其实还有SIO和PIO），在使用前，需要指定好所需的功能，否则就会“乱套”。

在底层，“设置功能”这一操作事实上改变的是GPIO Pin多路选择器的状态，使GPIO Pin连接到对应的控制器上。

可能读者已经注意到，片选信号CSn是单独进行初始化的。SPI作为总线，理应支持挂接多个设备。MISO、MOSI和SCK是公用的数据和同步信号线，只用初始化一次即可。而CSn则是每个设备专有的。

因此，若将公有信号与专有信号分开，当我们挂接多个设备时，只需初始化一次公有信号，而各个设备专有的CSn引脚，我们可以分别初始化。

#include <hardware/spi.h>
// mosi: tx, miso: rx
void
spi_pins_init(int sclk, int mosi, int miso) {
  #define INIT_AS_SPI(PIN, OUT) \
    gpio_set_function(PIN, GPIO_FUNC_SPI); \
    gpio_set_dir(PIN, OUT);

    INIT_AS_SPI(sclk, 1);
    INIT_AS_SPI(mosi, 1);
    INIT_AS_SPI(miso, 0);
  #undef INIT_AS_SPI
}

void
spi_cs_init(int cs) {
    gpio_set_function(cs, GPIO_FUNC_SIO);
    gpio_set_dir(cs, GPIO_OUT);
    gpio_pull_up(cs);
    gpio_put(cs, 1);
}

INIT_AS_SPI宏：大佬有云：重复三次及以上的代码段，应当进行一定的封装。我深以为然。哈哈！

SPI读写总线函数

前面已经知道，SPI具有两条数据线：MOSI与MISO，这也赋予了SPI总线全双工通信的能力。因此当Pico通过MOSI线向SPI总线写一个字节的同时，也可以从MISO线读到一个字节。

Pico SDK为我们提供了spi_write_read_blocking函数，用以读写SPI总线上的数据串。为了方便起见，我们将其做个封装，每次调用只读写一个字节，以参数和返回值的形式传值（而非指针），方便使用与理解。

static inline u8
spi_rwbyte(spi_inst_t *spi, u8 src) {
    u8 ret;
    spi_write_read_blocking(spi, &src, &ret, 1);
    return ret;
}

当然，对每个字节都调用一次上述函数很可能会显著增加调用开销。读者也可以针对这一点进行一定的优化。

SD卡命令基础

SD卡命令格式（Section 7.3）

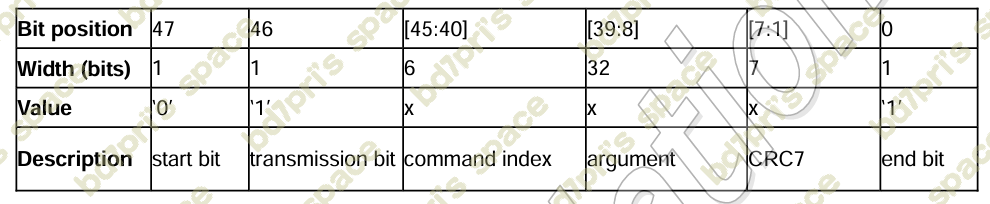

SD卡的命令通过SPI总线发送给SD卡。SD卡命令可以认为是由8位命令号、32位命令参数与8位CRC值构成的，实际情况则稍微复杂一些，请看下图。

• 在8位命令号中，有效位只有6位，最高两位是固定值01。因此，在构造命令时，需要将命令号“或”上0x40。例如：对于CMD8而言，命令号部分将会是0x40 | 8 = 0x48

• 在命令参数中，如果命令参数是一个整体，则先发MSB，再发LSB。

• CRC7在大部分情况下可以忽略。

Pico向SD卡发送命令：

static void
sd_start_cmd(sdcard_t *sd, u8 cmd, u32 args, u8 crc) {
    sd_cs_enable(sd);
    spi_rwbyte(sd->spi, cmd | 0x40); // 此处命令号要“与”0
    spi_rwbyte(sd->spi, (args >> 24) & 0xff);
    spi_rwbyte(sd->spi, (args >> 16) & 0xff);
    spi_rwbyte(sd->spi, (args >>  8) & 0xff);
    spi_rwbyte(sd->spi, (args)       & 0xff);
    spi_rwbyte(sd->spi, crc);
}

sdcard_t是什么？是操作SD卡所需信息的集合，下面会讲到。

SD卡返回值格式（Section 7.3）

发送命令后，SD卡经过一定时间会从SPI总线上返回一个值，表示命令的执行结果。SD卡的返回值格式包括R1、R3、R7等。我们主要介绍上面提到的这三种返回值格式。

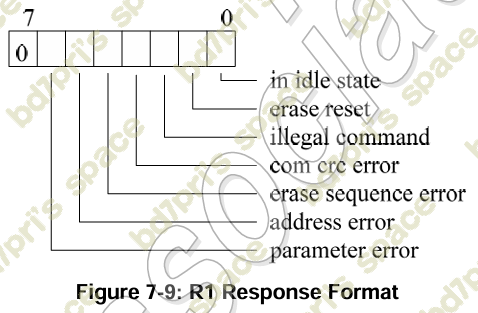

• R1返回格式：长度一个字节，字节的各个位表示的含义如下所示。

• R3返回格式：长度5个字节。第一个字节为R1。后四个字节为SD卡的OCR寄存器。

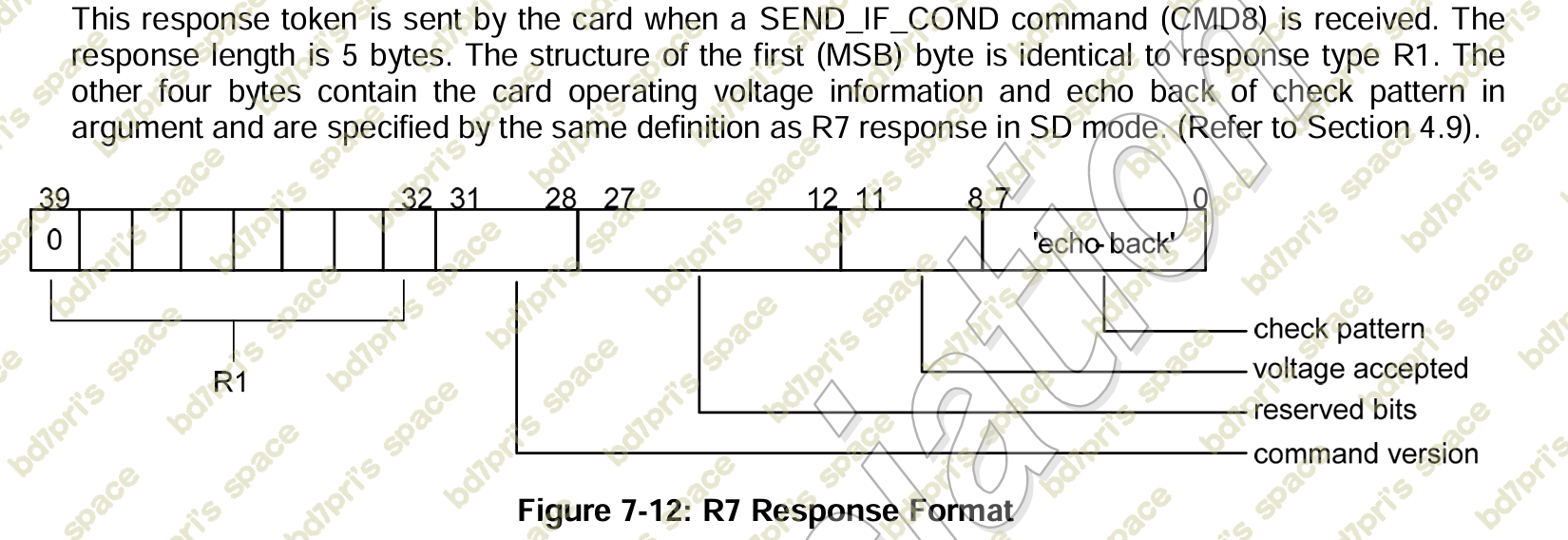

• R7返回格式：长度5个字节。第一个字节为R1。后四个字节为SD卡的IF_COND信息，表示SD卡支持的接口条件（如电压等）。

Pico读取R1/R3/R7返回格式：

static u8
sd_get_r1_response(sdcard_t *sd) {
    u8 ret = 0xff;
    // 多等待几个周期，给SD卡充足的反应时间
    u32 retry_cnt = 0xfff;
    do {
        ret = spi_rwbyte(sd->spi, 0xff);
    } while (0xff == ret && 0 != (retry_cnt--));
    return ret;
}


static u32
sd_get_r3r7_response(sdcard_t *sd) {
    u32 ret = 0;
    u8 r1;
    // 获取R3/R7的后32个字节
    r1 = spi_rwbyte(sd->spi, 0xff);
    ret |= (r1 << 24);
    r1 = spi_rwbyte(sd->spi, 0xff);
    ret |= (r1 << 16);
    r1 = spi_rwbyte(sd->spi, 0xff);
    ret |= (r1 << 8);
    r1 = spi_rwbyte(sd->spi, 0xff);
    ret |= r1;
    return ret;
}

需要注意的是，由于R3和R7回复包含R1回复，因此调用sd_get_r3r7_response前，需要先调用一次sd_get_r1_response。

接收返回值后的收尾工作

主要是将SD卡的片选信号拉高。顺便在总线上塞几个无用字节0xff，提高兼容性与稳定性。

static void
sd_end_cmd(sdcard_t *sd) {
    sd_cs_disable(sd);
    for (int i=0 ; i<4 ; ++i) {
        spi_rwbyte(sd->spi, 0xff);
    }
}

SD命令参考文档

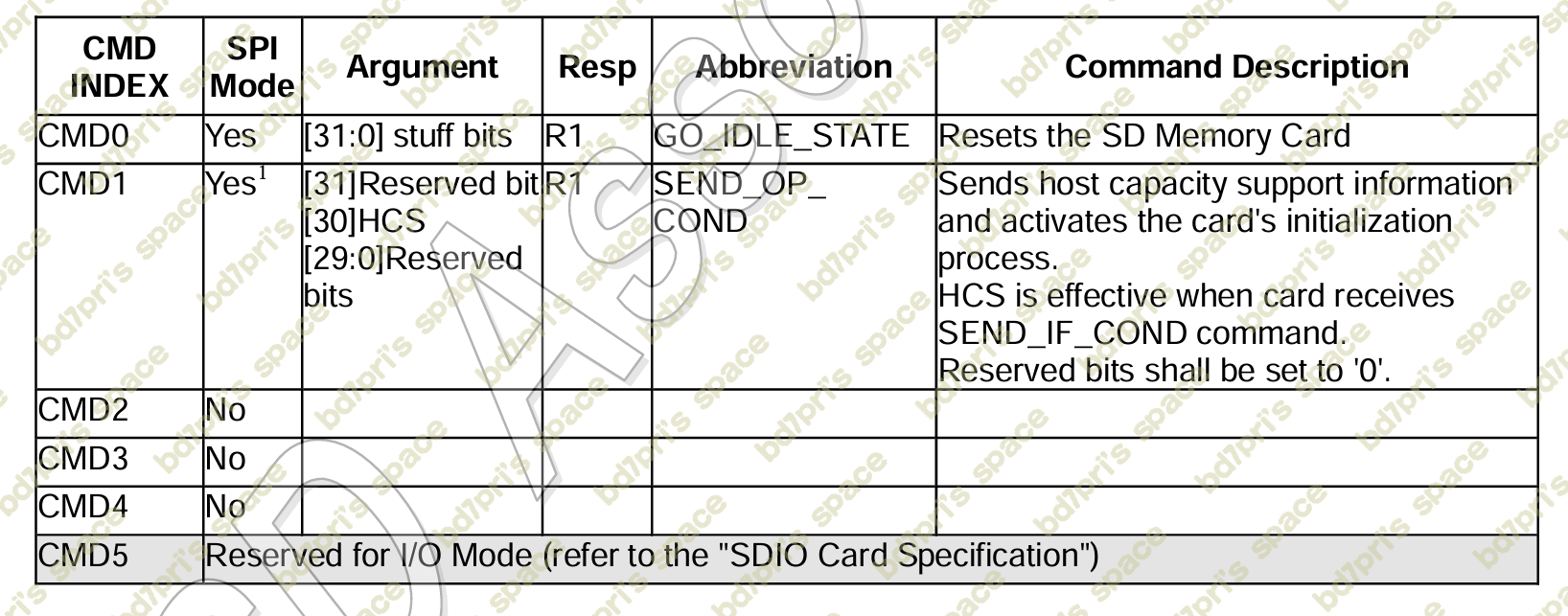

可以参考主要参考资料中“SD协会的文档”部分。章节7.3.1.3的表格详细列出了各个命令的参数、返回值和功能。下图为表格节选。

SD卡的初始化

sdcard_t数据结构

为了面向对象！为了避免全局变量乱飞，同时为了多卡的扩展性，因此有必要将操作一张SD卡需要的信息打包成一个结构体sdcard_t。

typedef struct sdcard_t {
    // need to fill before initialize
    spi_inst_t *spi;  // 该卡使用的Pico SPI控制器，一般为spi0或spi1
    int pin_cs;       // 该卡的CSn引脚GPIO编号
    // filled when initialize
    i32 version;      // SD卡版本
    u32 ocr;          // SD卡OCR寄存器
    u64 csd_low;      // SD卡CSD寄存器的低64位
    u64 csd_high;     // SD卡CSD寄存器的高64位
    bool initialized; // SD卡已初始化标志
} sdcard_t;

其中spi与pin_cs都属于SPI总线的部分，在SD卡初始化流程前就应当通过上面SPI初始化的相关函数进行初始化，并填入sdcard_t数据结构中。后面的信息在SD卡初始化过程中被读取，由初始化函数进行填充。

SD卡初始化流程

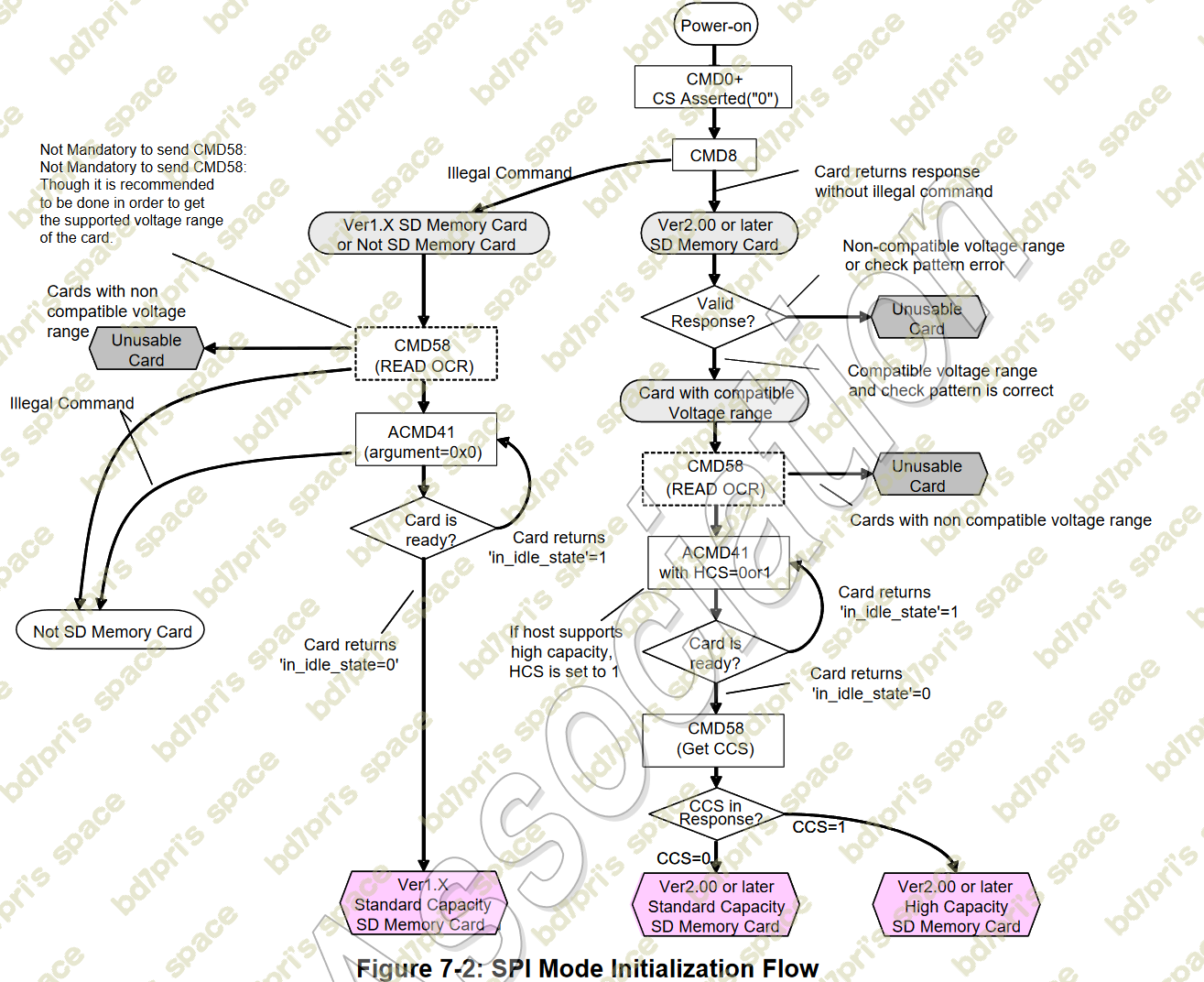

在此，首先放出一张来自SD卡官方文档的图片。我们所要做的事情，就是把图片上的流程（部分地）实现即可。

从图片上来看，首先应当发送的是CMD0指令。不过在此之前，首先要让SD卡进入SPI模式，方法为：在片选有效的情况下，向SD发送一定数量的时钟脉冲，此处我选择的脉冲数量为20个字节（160个脉冲）。

sd_cs_enable(sd);
for (int i=0 ; i<20 ; ++i) {
    spi_rwbyte(sd->spi, 0xff);
}
sd_cs_disable(sd);

发送CMD0：软复位

随后即可开始正式进入流程。首先发送CMD0，CMD0的作用是将SD卡复位。CMD0的参数和CRC，我们分别设置为0和0x95，后面我们就不必操心CRC了。

各个命令的作用、命令号、参数和返回值，都可以查阅SD协会的文档的相应部分。

下面这段发送CMD0的流程是很典型的发送命令的流程：

• 首先设置一个重试次数count。

• 然后在do-while循环中依序运行发送命令函数sd_start_cmd、接收返回值函数sd_get_r1_response和结束命令函数sd_end_cmd，完成一次命令发送的流程。

• 当返回值不是无效字节0xff或重试次数用尽后跳出循环，在后面针对返回值做进一步处理。

注意：虽然不同命令可能具有不同的行为，但是处理思路都是相似的。我们不期待发送的命令一次就被SD卡执行成功，我们要给SD卡充足的反应时间。

count = 500;
do {
    sd_start_cmd(sd, SD_CMD0, 0, 0x95);
    resp = sd_get_r1_response(sd);
    sd_end_cmd(sd);
    --count;
} while (0xff == resp && count > 0);

if (0xff == resp) {
    printf("SD init timeout: CMD0.\n");
    return;
}

发送CMD8：检查卡版本

随后，我们向SD卡发送CMD8。CMD8的主要目的是检查卡是否支持接口电压，此处我们默认接口电压是合规的。CMD8的参数，我们设置成0x1aa就好，这表明我们向提供了所有合理的电压选项。

除了检查电压外，CMD8还可用于分辨使用1.0版本协议的卡和使用2.0版本（及以上）协议的卡。分辨方式也很容易从上面的初始化流程图中看出。当CMD8返回的R1返回值中，若ILLEGAL_COMMAND位被置位，则该卡是1.0版本的卡，否则是2.0版本（及以上）的。

事实上，可以从文档中读到，CMD8的返回值格式是R7，只不过R7中包含R1，所以说“CMD8的R1返回值”也是没有问题的。

那么，区分SD卡的1.0与2.0版本，很重要吗？当然！当我们需要获取SD卡的某些信息时（例如容量），1.0版本与2.0版本的操作方式稍有不同。当然，也可以抛弃一部分兼容性。没人喜欢旧版的小容量卡啊！

CMD8的代码，填充了sdcard_t的version字段，标识了SD卡的版本。

count = 500;
do {
    sd_start_cmd(sd, SD_CMD8, 0x1aa, 0x87);
    resp = sd_get_r1_response(sd);
    r3r7_resp = sd_get_r3r7_response(sd);
    sd_end_cmd(sd);
    --count;
} while (0xff != resp && count > 0);

if (0xff == resp) {
    printf("SD init timeout: CMD8.\n");
    return;
}

// 此处根据ILLEGAL_CMD标志位判断卡版本
if (SD_R1_ILLEGAL_CMD & resp) {
    sd->version = 1;
} else {
    sd->version = 2;
}

获取OCR、CSD寄存器，进入传输模式

随后，根据流程图，我们首先通过CMD58，获取SD卡的OCR寄存器，然后通过ACMD41，使得卡进入读取模式，最后在通过CMD9，获取SD卡的CSD寄存器。里面较为值得说道说道的，主要时ACMD41的发送和CSD寄存器的获取。

首先说说ACMD41的发送。ACMD相对CMD而言，需要发送两个命令。首先发送固定的CMD55命令，这告诉SD卡，接下来要发送的将是ACMD命令。随后再发送CMD41命令，此时命令号41就不会被SD卡当成一般的命令处理，而是当作ACMD处理。

ACMD41命令的目的是让SD卡从复位（IDLE）状态转为读写状态。因此，我们的循环条件就是ACMD41返回的R1中，IN_IDLE_STATE位被清零。ACMD41的参数是固定的。

while (SD_R1_IN_IDLE_STATE & resp) {
    sd_start_cmd(sd, SD_CMD55, 0, 0);
    sd_get_r1_response(sd);
    sd_end_cmd(sd);
    sd_start_cmd(sd, SD_ACMD41, 0x40000000, 0);
    resp = sd_get_r1_response(sd);
    printf("ACMD41 returns 0x%02X.\n", (int)resp);
    sd_end_cmd(sd);
}

接下来讲一讲CSD寄存器的获取。为什么不说说OCR寄存器的获取呢？因为OCR寄存器只有32位，通过R3返回格式就能轻松返回；但是CSD寄存器足足有128位，需要通过块读的方式获取，有一定的差异性。

CSD寄存器的获取需要首先发送一个CMD9，标识请求CSD寄存器。

sd_start_cmd(sd, SD_CMD9, 0x0, 0x0);

count = 500;
do {
    resp = sd_get_r1_response(sd);
    --count;
} while (0xff == resp && count > 0);

随后，我们在SPI总线上等待一个多块读取的开始标志0xFE。等待的过程中，一直在总线上放0xFF就好。当读到了0xFE，接下来的16个字节就是从MSB到LSB的CSD寄存器。由于C语言原生的数据类型只到64位，我们就将CSD的高64位和低64位写到两个u64中。 最后以sd_end_cmd潇洒作结。

while (SD_START_DATA_MULTIPLE_BLOCK_READ != spi_rwbyte(sd->spi, 0xff)) {
    tight_loop_contents();
}

for (int i=7 ; i>=0 ; --i) {
    u64 byte = (u64)spi_rwbyte(sd->spi, 0xff);
    u32 shft = (i<<3);
    sd->csd_high |= (byte << shft);
}

for (int i=7 ; i>=0 ; --i) {
    u64 byte = (u64)spi_rwbyte(sd->spi, 0xff);
    u32 shft = (i<<3);
    sd->csd_low |= (byte << shft);
}

sd_end_cmd(sd);
sd_end_cmd(sd);

将CSD寄存器和OCR寄存器的读取操作分别封装到sd_get_ocr和sd_get_csd函数中，最终看起来就是：

sd_get_ocr(sd);
while (SD_R1_IN_IDLE_STATE & resp) {
    sd_start_cmd(sd, SD_CMD55, 0, 0);
    sd_get_r1_response(sd);
    sd_end_cmd(sd);
    sd_start_cmd(sd, SD_ACMD41, 0x40000000, 0);
    resp = sd_get_r1_response(sd);
    printf("ACMD41 returns 0x%02X.\n", (int)resp);
    sd_end_cmd(sd);
}
sd_get_csd(sd);

笔者实测时，将sd_get_ocr与ACMD41的发送调换了位置，似乎也没有问题。不过按照标准流程来肯定没错。

SD卡的基本操作与读写

本章节中只写了SD卡单块读写程序，因为笔者不想写多块。读者若想自行实现，其实也并不算困难，哈哈，只是因为懒罢了。

SD卡容量的获取

此处，SD卡2.0版本与1.0版本显示出了其区别。

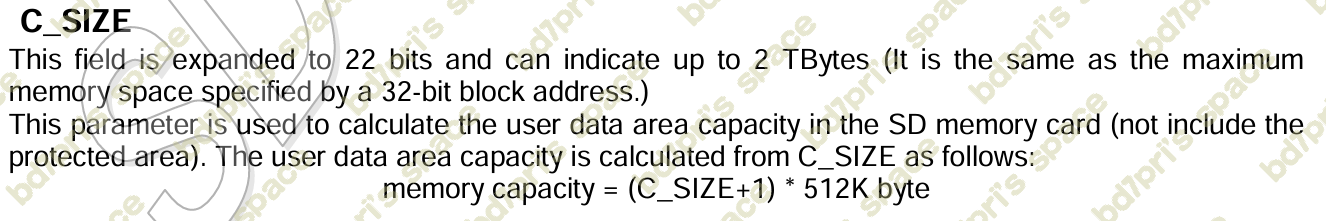

2.0版本的SD卡计算容量时非常方便，直接读取CSD寄存器的69位至48位即可。数值以512KB为单位，直接除以2，即可得到以MB为单位的容量。

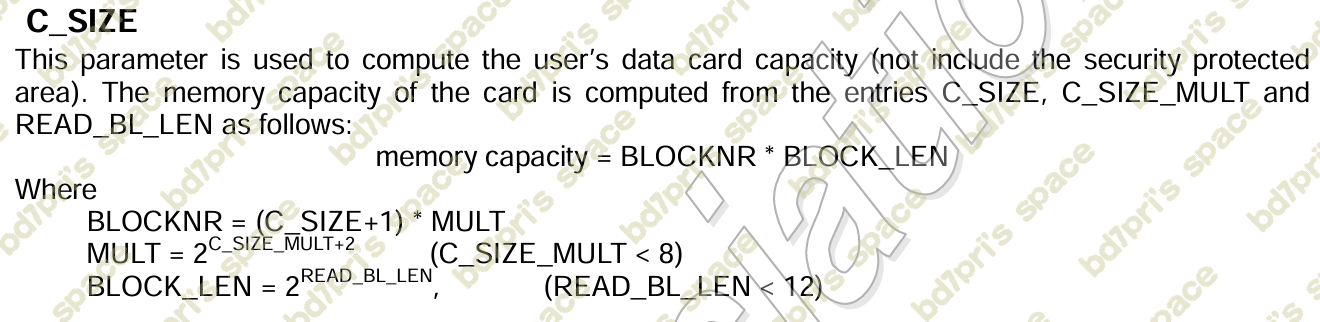

而1.0版本的SD卡则需要在CSD的三个位置收集三个字段（C_SIZE、C_SIZE_MULT、READ_BL_LEN），经过一系列公式换算出SD卡容量。

不同版本CSD寄存器的文档，可以查看SD协会文档的5.3节。

以字节为单位的SD卡容量计算代码。

u64
sd_size_byte(sdcard_t *sd) {
    if (sd->version == 2) {
        u32 c_size_low  = (sd->csd_low  >> 48); // [63..48]
        u32 c_size_high = (sd->csd_high &  0x3f);  // [69..64]
        u64 c_size = c_size_low | (c_size_high << 16);
        return (c_size + 1) << 19;
    }

    u32 c_size_low  = (sd->csd_low >> 62); // [63..62]
    u32 c_size_high = (sd->csd_high & 0x3ff); // [73..64]
    u64 c_size = c_size_low | (c_size_high << 2);

    u8 c_size_mult = (sd->csd_low  >> 47) & 0x3; // [49..47]
    u8 read_bl_len = (sd->csd_high >> 20) & 0xf; // [95..84]

    return (c_size + 1) * (1 << (c_size_mult + 2)) * (1 << read_bl_len);
}

SDHC、数据块、块长与块地址

数据块是SD卡读写的基本单位。在默认情况下，我们可以认为SD卡的块长均为512字节。

在块地址方面，高容量SD卡（SDHC）和普通容量SD卡具有一定的区别。高容量SD卡按块寻址，而普通容量SD卡按字节寻址。当地址加1时，高容量SD卡前进512个字节，而普通容量SD卡则只前进1个字节。因此在编写读取、写入函数时，需要注意这一点。

关于块长对于高容量SD卡（SDHC）而言，数据块长是512字节，不能修改。而对于普通容量卡SD卡而言，则可以通过CMD16修改块长。在未经修改的情况下，普通容量SD卡的块长也是512字节。这也是为什么在默认情况下，我们可以无需理会两种卡的差异性，统一认为块长是512字节。

那么，我们如何分辨SDHC卡与普通容量卡呢？首先，早期1.0版本的卡全是标准容量卡。而2.0版本的卡可以通过OCR寄存器的第30位标识来判断是否是标准容量卡，若该位为1，则为高容量卡，否则为标准容量卡。

static inline bool
sd_is_hc(sdcard_t *sd) {
    return (sd->version == 1) ? true : ((sd->ocr & BIT(30)) != 0);
}

超高容量SD卡（SDXC）由于不支持SPI协议，因此不在讨论范围内。

读取一个块

读取一个块事实上与读取CSD寄存器的流程类似，只不过读取CSD寄存器时，发送的是CMD9，而读取一个块时，发送的是CMD17。

我们编写一个平平无奇的块读函数，签名如下：

void sd_read_block(sdcard_t *sd, u8 *buf, u32 block_id);

有趣的地方来了。注意到我们的函数参数给的是块地址block_id。前面已经提到，HC卡与普通卡的寻址方式不同，HC卡按块寻址而普通卡按字节寻址。因此，在面对HC卡时，我们可以直接传块地址block_id，而面对普通卡时，我们需要将块地址block_id转为字节地址！！方法就是平平无奇地将块地址block_id乘上块长512，也即左移9位，如下所示。

if (!sd_is_hc(sd)) {
    block_id <<= 9;
}

接下来就是发送CMD17，将处理后的block_id当作参数传入。还是重复发送的套路，只不过换了一种写法。

u32 retry_cnt = 0xff;
do {
    sd_start_cmd(sd, SD_CMD17, block_id, 0);
    resp = sd_get_r1_response(sd);

    if (0x00 == resp) {
        break;
    }

    if (0 == retry_cnt) {
        printf("read block fail. CMD17 timeout.\n");
        sd_end_cmd(sd);
        return;
    }

    sd_end_cmd(sd);
    --retry_cnt;
} while (1);

在总线上等待块开始标志0xFE...

retry_cnt = 0xffff;
do {
    resp = spi_rwbyte(sd->spi, 0xff);
    --retry_cnt;
} while (SD_START_DATA_SINGLE_BLOCK_READ != resp && 0 != retry_cnt);

在读到0xFE后，连续读512个字节，这就是块内容。

for (int i=0 ; i<512 ; ++i) {
    buf[i] = spi_rwbyte(sd->spi, 0xff);
}

512字节读完后，SD卡为了防止传输错误，特意发送了两个CRC位供我们校验。我们的选择是：综合性能消耗与出错概率，以及实现的复杂度，在工程上是可以直接丢弃CRC位的。总线上的信号质量非常好，肯定不会出错，没有人需要校验CRC啊！如果我们连总线都不能信任了，那我们还能信任谁？？？

最后以平平无奇的sd_end_cmd作结。

// pretend that we have got crc
spi_rwbyte(sd->spi, 0xff);
spi_rwbyte(sd->spi, 0xff);

sd_end_cmd(sd);
sd_end_cmd(sd);

写入一个块

写入一个块与读取一个块的流程类似，也需要根据SD卡的类型（是不是SDHC卡）来转换用户传入的地址。发送的命令是CMD24。

在发送完CMD24后，我们需要自行发送块开始标志0xFE。可以在发送块开始标志前发送几个无用字节0xFF，让SD卡准备充分。在CRC部分，我们可以直接发送两个0xFF进行占位。

spi_rwbyte(sd->spi, 0xff);
spi_rwbyte(sd->spi, SD_START_DATA_SINGLE_BLOCK_WRITE);

for (int i=0 ; i<512 ; ++i) {
    spi_rwbyte(sd->spi, buf[i]);
}

// dummy crc
spi_rwbyte(sd->spi, 0xff);
spi_rwbyte(sd->spi, 0xff);

最后，我们从总线上一直读取数据，直到读取的字节中，后五位为5（0b00101）时，就表明SD卡写块成功。在获取到5后，再次一直连续读取，直到SD卡返回0xFF，表明SD卡完成整个写操作，进入空闲状态。直到这里，我们才能安全地退出。

retry_cnt = 0xff;
do {
    resp = spi_rwbyte(sd->spi, 0xff);
    --retry_cnt;
} while (0xff == resp && retry_cnt > 0);

if ((resp & 0x1f) != 0x5) {
    printf("write sector failed, sd card respond 0x%02x.", resp);
}

while (spi_rwbyte(sd->spi, 0xff) != 0xff) {
    tight_loop_contents();
}

sd_end_cmd(sd);
sd_end_cmd(sd);

FAT32文件系统

移植FatFs

想要移植FatFs，我们只需完成diskio.c中的函数即可。这个函数主要是定义了FAT文件系统与存储设备（也就是我们的SD卡）的调用接口。下面将diskio.c中的函数做个说明。

• disk_initialize：初始化存储设备。我们可以将上面写到的SD卡初始化流程写在里面，并根据出错的情况返回磁盘的状态DSTATUS。


  DSTATUS的可取值定义在diskio.h头文件中，以STA_开头。如果磁盘情况一切正常，我们可以直接返回0。

• disk_status：返回存储设备的状态。也返回DSTATUS。

• disk_read与disk_write：读取/写入块。这里直接调用我们之前编写的sd_read_block与sd_write_block就行。传入的地址也是块地址。

• disk_ioctl：获取存储设备的一些信息。例如存储设备具有多少块、存储设备的块长是多少。我们需要实现的命令是diskio.h中/* Generic command (Used by FatFs) */下定义的命令，具体有：

  /* Generic command (Used by FatFs) */
  #define CTRL_SYNC            0    /* Complete pending write process (needed at FF_FS_READONLY == 0) */
  #define GET_SECTOR_COUNT    1    /* Get media size (needed at FF_USE_MKFS == 1) */
  #define GET_SECTOR_SIZE        2    /* Get sector size (needed at FF_MAX_SS != FF_MIN_SS) */
  #define GET_BLOCK_SIZE        3    /* Get erase block size (needed at FF_USE_MKFS == 1) */
  #define CTRL_TRIM            4    /* Inform device that the data on the block of sectors is no longer used (needed at FF_USE_TRIM == 1) */


  由于我们的SD卡读写接口都是同步接口，且不存在块擦除的问题，我们无需实现CTRL_SYNC、CTRL_TRIM。我们只需实现获取块数与块长的命令。一个参考实现如下：

  DRESULT
  disk_ioctl(BYTE pdrv, BYTE cmd, void *buff) {
    switch (cmd) {
        case GET_SECTOR_COUNT:
            *(LBA_t*)buff = sd_is_hc(&sd13) ? sd_size_byte(&sd13) << 9 : sd_size_byte(&sd13);
            break;
        case GET_SECTOR_SIZE:
        case GET_BLOCK_SIZE:
            *(WORD*)buff = sd_is_hc(&sd13) ? 1 << 9 : 1;
            break;
        default:
            break;
    }

    return RES_OK;
  }


读者可能注意到，每一个disk函数后面都跟着一个pdrv参数。这是FatFs库管理多个存储设备时需要用到的。此处，若只有一张SD卡，则无需理会这个参数。若有多张SD卡（多个存储设备），请参考FatFs相关文档进行适配，这里不再赘述。

使用FatFs

FatFs提供了一套很接近C标准库的一组文件操作函数。首先利用f_mount将SD卡上的文件系统挂载上，然后通过opendir/readdir组合列出目录下的文件。利用f_open打开文件，再利用f_read与f_write 对文件进行读写。最后f_umount卸载文件系统。

下面是一段代码示例，SD卡上需要提前准备好一个FAT32文件系统，然后向根目录下创建一个config.txt文本文件，并在里面写点什么。放些其他文件和目录也是可以的。

#include <...>

int main(void) {
    stdio_init_all();

    FATFS fs;
    FIL fp;
    DIR dp;
    FILINFO fi;
    FRESULT res;

    // 挂载sd卡文件系统
    if (FR_OK != (res=f_mount(&fs, "", 0))) {
        printf("f_mount failed, %d.\n", (i32)res);
    }

    // 打开根目录并列出根目录下的文件
    if (FR_OK != (res=f_opendir(&dp, "/"))) {
        printf("f_opendir failed, %d.\n", (i32)res);
    }
    for (;;) {
        if (FR_OK != (res=f_readdir(&dp, &fi)) || 0 == fi.fname[0]) {
            break;
        }
        printf("file: %s, %d Bytes\n", fi.fname, fi.fsize);
    }

    if (FR_OK != res) {
        printf("f_readdir failed, %d.\n", (i32)res);
    }

    char buf[4096];
    UINT br, bw;

    // 读取config.txt文件内容，并打印
    if (FR_OK != (res=f_open(&fp, "/config.txt", FA_READ))) {
        printf("f_open failed, %d.\n", (i32)res);
    } else {
        int has_put = 0;
        for (;;) {
            f_read(&fp, buf, 4096, &br);
            if (0 == br) {
                break;
            }
        }
        f_close(&fp);
    }

    // 将config.txt文件内容写入write.txt中
    if (FR_OK != (res=f_open(&fp, "/write.txt", FA_WRITE | FA_CREATE_ALWAYS))) {
        printf("f_open failed, %d.\n", (i32)res);
    } else {
        if (FR_OK != (res = f_write(&fp, buf, br_acc, &bw))) {
            printf("f_write failed, %d.", (i32)res);
        }
        printf("bw: %d.\n", (i32)bw);
        f_close(&fp);
    }

    // 卸载文件系统
    if (FR_OK != (res=f_unmount(""))) {
        printf("f_unmount failed, %d.\n", (i32)res);
    }

    while (1) {
        tight_loop_contents();
    }

    return 0;
}

然后，我们就可以将SD卡（安全）拔出，然后到插到电脑上检查一下write.txt文件是不是真的被写入了。完结撒花！

写在后面

为什么写这篇文章？

2022年，与同学组队参加了全国大学生计算机系统能力大赛。该比赛的主要目的是让同学们在RISC-V硬件平台上，自行设计并制作一个支持部分POSIX系统调用的操作系统内核程序。

当时项目的情况是：人有三名，任务有两个你不是其中之一。另外两名队员负责编写操作系统的核心功能（进程管理、内存管理以及虚拟文件系统VFS）。而笔者则为我们的主要外设——SD卡——编写驱动程序。

作为一名已经上了几年学的计算机学生，笔者对于外部设备的认识基本停留在Linux中/dev目录下的一个文件node。有大赛这个机会，能够接触一些底层原理，于我而言还是很有吸引力的。哈！尽管可能没有什么大用处，权当满足我的好奇心了。当然，经历了很多痛苦，查了很多文档与博客，最后还是做出来了。

最近想用pico做一个小项目，需要读读配置文件、写点持久化数据啥的。于是就把老代码翻出来，接着用。当然，把代码跨平台（RV64到ARM）、跨语言（Rust到C）迁移，免不了很多问题。因此又迅速地浏览了一遍相关资料。代码调通了，顺便记录一下，于是就有了这篇文章。
